風淋室設備因?yàn)檎w組成過大,如整臺運輸會導致運費增加,裝車及吊裝麻煩和成本高,一般都在現場進行風淋通道安裝調試,也就是說國內大部分的經驗的風淋室。
風淋室安裝于非潔凈區與潔凈區之間，目的是將潔凈區與非潔凈區進行隔絕緩沖，同時將進入潔凈區的人員表面的灰塵、毛發等吹落，避免將污染源帶入潔凈區，從而保證潔凈區的產品達到無菌、無塵生產。風淋室一般為整體發貨，成品至客戶現場后接電即可使用。但有部分客戶因現場場地限制，整機無法進入，此類風淋室需要現場安裝。
梓凈為您講解風淋室安裝教程，教您一步一步如何自行安裝和組裝風淋室。
風淋室主要分為以下幾個組成部分，風淋底盤，兩側風淋箱體，風淋頂箱，門及電器控制部分。
（一）風淋底盤一般由不銹鋼方管制作，厚度為40MM，底盤為整體組成，首先將風淋底盤置于風淋安裝位置處。風淋底盤不需要與地面進行固定，完全靠自身重量即可保持穩固。一般單人風淋室為350KG，雙人風淋室為650KG左右。
二）將風淋側箱體置于底盤兩仙，在內底部用自攻螺絲或鉚釘將側箱體與底盤固定起來，此處注意底盤與側廂體的位置。
（三）兩側側廂固定之后，再將頂廂安裝與兩側廂體連接，此處需要注意上下垂直度，需要進行不間斷測量，以保證框架上下部分尺寸完全相同。

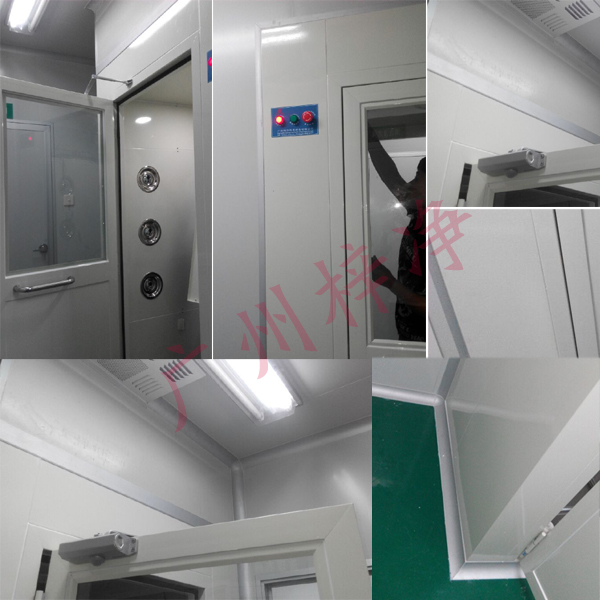

（四）整體框架完成之后，再進行門安裝，門和門框皆由不銹鋼方管及不銹鋼制作，鉸鏈采用三道不銹鋼鉸鏈加固，原門框與門板已經由廠家出廠前已經安裝好。此時只需要將鉸鏈固定于風淋側面廂體之可。
如果門安裝好之后門框與箱體之間縫隙不齊平有摩擦，那么是因?yàn)榈仄讲黄蕉鴮?dǎo)致，此步驟并不需要調整門框，只需要對風淋下部進行垂直校正，將風淋底盤墊平即可?？煞磸?fù)調試四角加墊片，一旦墊平，門體將會與箱體縫隙完全整齊。
（五）安裝風淋室燈及電器，風淋室電器為快速插口件，只需要將相應的插口，力士堅電鎖，紅外線光電，照明燈具接口插到相應的接口即可。
（六）通電：風淋為三相五線制，三火線，一地線，一零線。如果接上電源后風力很小，一般為風機反轉。只需要將三根火線中任意一根位置互換，即可正常使用。
（七）風淋控制面板為液晶藍屏顯示，且?guī)в衅聊槐Ｗo(hù)，梓凈凈化出廠的風淋室控制面板解鎖辦法只需要連續按，照明”三鍵，聽見滴滴”兩聲后，可進行風淋時間，照明時間，屏保時間設置即可。
（八）風淋安裝完成之的需要用密封膠對一些縫隙進行密封，佰倫凈化一般采用道康寧密封膠密封，環保無氣味。經過以上七個步驟，風淋室已經全部安裝完成，現在可以正常使用風淋室了。且用且注意，風淋室具備電子聯鎖功能，一門打開時，另一門無法打開，在使用過程中，使用過程中雙門都無法打開。切不可強行推拉門，以避免將門鎖損壞。
（久）風淋室調試說明：
一、風淋室如何接線;
1、電源：支持24V電流電源或24V交流電源，其接線方法參考風淋室控制接線圖。
2、輸入為X段的接線柱 X1:外門點動開關 X2:內門電動開關 X3:外門門磁 X4：內門門磁 X5:風淋室內紅外探頭 X6：空 X7:外門放夾 X8:內門放夾
3、顯示 9針串口線與液晶文體屏連接，文本屏上接板上的直流24V電源輸出端。
4、輸出：繼電器板連接針接口，為R1-R8的接線端子R1～R2共用COM1-2,R3～R4共用COM3-4,R5～R6共用COM5-6,R7～R8共用COM7-8.; R1接外閉門器SL端，COM1-2接閉門器GND，R2接內閉門器SL端，COM1-2接GND端。
R3/R4接風機繼電器，COM3-4接220V交流電L端，R5/R6接照明燈COM5-6接220V交流電L端，R7接緊急開關，R8接狀態燈，COM7-8接GND端。
（十）風淋室操作方法:
點擊屏幕上任間按鈕，背景燈亮，更改設置點擊下箭頭按鈕系統進入設置界面，對應1外門、2內門、3風機三項的時間設置，按數字1進入外門設置，點擊按鈕SET鍵數字閃爍點擊按鈕左箭頭或者右箭頭更改個位十位或者百位數字，更改完畢點擊ENT鍵保存設置，ESC鍵后退到上一個設置，ALM為緊急按鈕。
（十一）風淋室工作流程:
風淋室外點動開門開關，風淋室外門立刻打開，人員進入等最后一名人員進入后開始計時關門，門關后紅外探頭檢測，啟動風機吹風完畢，后門打開最后一名人員走出來開始計時關門，內點動開門并觸發后，內門打開，人員進入后內門關閉，前門立刻打開。
四、常風問題及對應方法
（十二）風淋室系統出現問題或不工作時，首先看文本顯示器提示，外外門關閉外門指示點應該為白色，內門關閉內門指示點應該為白色，當風機工作時風機指示點應該為白色，外門防夾有觸發時對應點應該為白色，內門防夾有觸發時對應點應該為白色，如果以上對應點沒有動作就跟進相關的線路。門閉合時門磁為閉合狀態，防夾紅外探頭當有物體阻擋時為閉合狀態，紅外探頭當檢測有人員時為閉合狀態。
可按客戶要求定做非標準風林室及貨淋室。
